花开中国，智慧保电

花开中国，智慧保电

（第十届中国花卉博览会）

第十届中国花卉博览会将于2021年5月21日至7月2日在上海市崇明区举行，主题为“花开中国梦”。举办地点位于崇明东平国家森林公园地区。

花博园区由北园和南园构成。园区总面积8840亩，总体规划布局为“一心、一轴、六馆、六园”。“一心”为大花核心区;“一轴”为花博轴;“六馆”为复兴馆、世纪馆、竹藤馆、百花馆、花艺馆和花栖堂;“六园”为依托园区森林、花田、水系、湿地等特色风物，构建玉兰、梅花、菊花、兰花、荷花和竹园六大展园。

高频局部放电在线检测技术

简介：

高频局部放电检测方法是用于电力设备局部放电缺陷检测与定位的常用测量方法之一,其检测频率范围通常为3~30MHz。可广泛应用于高压电力电缆及其附件、变压器、电抗器、旋转电机等电力设备的局放检测。

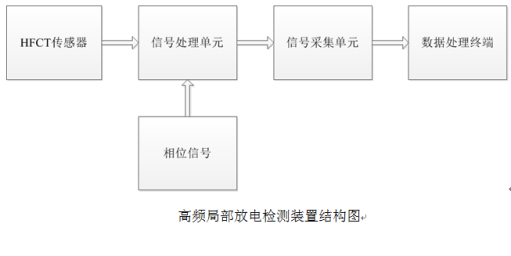

高频局部放电检测所用传感器类型主要分为电容型传感器和电感型传感器。电感型传感器中的高频电流传感器（High Frequency Current Transformer，HFCT）具有便携性强、安装方便、现场抗干扰能力较好等优点，因此应用最为广泛，其工作方式为对流经电力设备的接地线、中性点接线以及电缆本体中放电脉冲电流信号进行检测。

（罗氏线圈结构示意图）

技术特点：

技术优势
（1）可进行局部放电强度的量化描述：与传统的脉冲电流法具有类同的检测原理，若传感器及信号处理电路相对确定的情况下，可以对被测局部放电的强度进行理化描述，以便于准确评估被检测电力设备局部放电的绝缘劣化程度。

（2）具有便于携带、方便应用、性价比高等优点：高频电流传感器作为一种常用的传感器，可以设计成开口CT的安装方式，在非嵌入方式下能够实现局放脉冲电流的非接触式检测。

（3）检测灵敏度较高：高频电流传感器一般由环形铁氧体磁芯构成，铁氧体配合经磁化处理的陶瓷材料，对于高频信号具有很高灵敏度。局部放电发生后，放电脉冲电流将沿着接地线的轴向方向传播，即会在垂直于电流传播方向的平面上产生磁场，电感型传感器是从该磁场中耦合放电信号。

（站内数据采集）

（户外数据采集）

此次围绕花博会开展崇明地区10kV及35kV线路在线高频检测工作，为期3天，共计巡检线路59条，圆满完成崇明地区线路巡检工作，保障了花博会期间电力的供应。

检测设备

TransLocator电缆局放在线检测及定位系统

TRANSLOCATOR是一种模块化的便携式电缆局放在线检测系统。它基于创新的信号处理技术，是法国格勒诺布尔实验室10多年的研究成果。适用于6kV-500kV的电力电缆局放在线检测及局放定位。

经常性的对线路开展在线检测工作，能够很好的掌握电缆实际运行情况、排除潜在的缺陷隐患。
